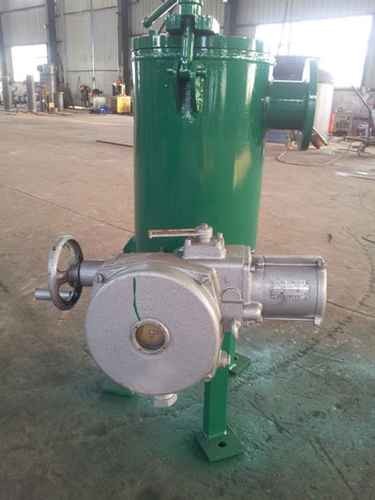

大容量電動裝球室	電動裝球器

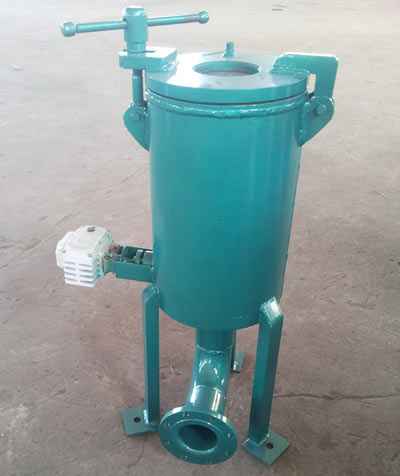

手動裝球室裝球器	膠球清洗裝球室

裝球室、裝球器

裝球室、裝球器用途

裝球室、裝球器是膠球自動清洗系統中用于裝球、取球和觀察膠球運行情況的設備。

裝球室、裝球器結構及特點

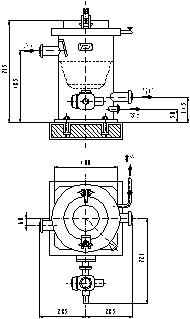

裝球室、裝球器的外形結構如圖所示，室圖它主要由外殼、頂蓋、收球斗、切換閥、進口管及出口管和單向閥組成。在頂蓋上鑲裝有機玻璃觀察窗和排氣閥，在外殼下部裝有放水閥。裝球器設計有足夠的容積，以保證海綿膠球在裝球器內有回旋的空間。其中收球斗、切換閥、單向閥均采用耐腐蝕的不銹鋼制造。由于在裝球器中設計有獨特的單向閥裝置，從而取消了原來的電動門，不僅簡化了膠球清洗系統及運行操作，而且便于實現自動控制，提高了運行的可靠性。

裝球室、裝球器工作原理

在膠球清洗系統投入運行前，應將裝球器的切換閥放在收球位置，在收球斗內添加足夠數量的海綿膠球，利用裝球器的出口球閥和排氣閥將裝球器充滿水。然后啟動膠球泵，通過觀察窗，看膠球在裝球器內回旋情況，如發現室內有氣泡存在，可繼續進行排氣。一切正常后，將切換閥手柄緩慢轉到運行位置，海綿膠球通過切換閥投入到系統中，進入工作狀態。

通過觀察窗可以看到海綿膠球磨損情況，當發現海綿膠球磨損量過大時，可以及時更換，將切換閥置收球位置，此時裝球器只能流過冷卻水，而不能通過膠球，在此狀態下運行(20～30min)，然后將裝球器進口管及出口管中手動閥關閉，打開排水門，從裝球器內取出膠球，檢查并計算收球率，將不合格的膠球淘汰，補足新球。

裝球室、裝球器供貨范圍

1) 供裝球室、裝球器、排氣閥和放水閥；

2) 供與進口管，出口管相對應的系統管法蘭和緊固件。

裝球室、裝球器定貨須知

定貨時請用戶提供所需裝球器臺數。
