循環水過濾系統——二次濾網裝置
概述裝置
二次濾網是凝汽器循環冷卻水系統的二次凈化設備是膠球清洗系統中的主要設備之一，它的作用是過濾冷卻水、凈化水中污物，除去可能堵塞凝汽器換熱管的雜物，保持凝汽器水室經常處于清潔狀態，保證每綿膠球正常投入、回收和運行，提高膠球回收率不可缺少的裝置。特別是在水中含雜質多而又受季節影響大的開式冷卻水系統中，二次濾網的作用尤為重要。
我公司提供二次濾網分為兩個系列：
WF-A型內旋負壓反沖式二次濾網
WF-B型旋轉網芯負壓反沖式二次濾網
WF-A型二次濾網結構及特點
WF-A型二次濾網的形式為內旋負壓反沖式，它具有占地面積小、結構緊湊、水阻小、可不停機排污、排污效果好等優點。WF-A型二次濾網可立式安裝和臥式安裝。
主要技術特性：
Ø 公稱直徑 500~2200mm
Ø 凈化能力 1900T/H~27370T/H
Ø 設計壓力 0.6 Mpa
Ø 水阻 <350 mmH2O
Ø 排污轉速 4~10 r/ min
結構簡介：
二次濾網主要由濾網、外殼、蝸輪箱體、排污槽、傳動軸、排污口和電驅動等部件組成。
濾網由骨架、網板和筋板組焊而成，整個濾網有足夠的剛性和強度。網板材料為不銹鋼，焊接在骨架上，網板上鉆孔直徑為Φ6 mm~Φ10 mm（可選）。海水型網板由高品質不銹鋼材料制成。
外殼由優質鋼板制成。前或后殼體內各焊有一個軸承座，由支撐筋板連接。排污旋轉就靠它支撐，軸承座內裝有高分子尼龍軸承等。海水型外殼內應加裝犧牲陽極，并涂防腐漆或用1Gr18Ni9Ti以上材料制作。
排污槽顯長條形，布置在濾網進水口上方。排污槽的刮板與濾網表面旋轉，與排污管相連，排污管外接排污閥。在運行過程中，當濾網表面積污、雜物堵塞網眼，當濾網內外壓差增加到一定值后，就必須打開排污閥，因排污管與冷凝器出水管相連，使排污槽內壓力迅速下降，同時排污槽旋轉，排污槽罩在濾網的區域內的雜物在刮板的刮動下和水流反沖洗的作用下被排出本體外。在排污過程中，電驅動通過蝸輪蝸桿驅動排污槽緩緩旋轉。將濾網上的垃圾清除干凈，排污完畢，關斷排污閥，電驅動停止轉動。
WF-A型二次濾網它具有以下特點：
1) 網芯驅動齒輪與循環水隔絕，潤滑系統采用全封閉形式，齒輪不再受水、 泥沙等雜質磨損和侵蝕。
2) 消除了老式二次濾網存在的傳動系統復雜易產生故障的缺點，運行安全可靠，檢修維護方便。
3) 可以清除粘附力較強的雜物，使二次濾網使用性能更進一步提高。

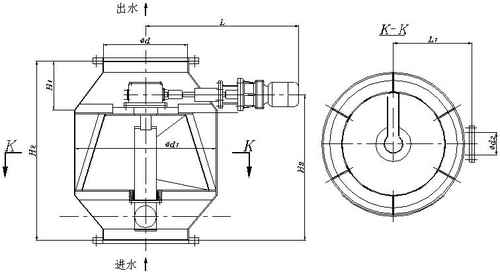

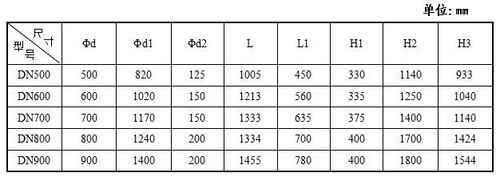

WF-A型二次濾網外形尺寸

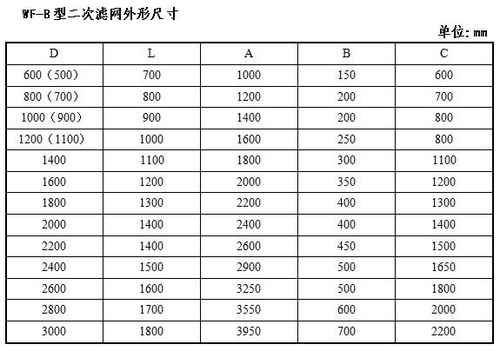

WF-B型二次濾網結構及特點
WF-B型二次濾網結構形式如示，它主要由：外殼、旋轉網芯、集圬室、傳動機構、減速機構、排污門等部件組成。網芯及軸系均采用不銹鋼制造。WF-B型二次濾網一般為立式布置。
WF-B型二次濾網的網片由流線型網片搭接組成井字形結構，水阻較小，根據冷卻水管管徑的大小，將濾網下部用隔板分成8～16個集污室，這些隔板同時也是濾網構件的支撐骨架。在冷卻水的進行側安裝排污斗，排污斗與集污室之間裝有彈性密封。電動機通過減速裝置帶動網芯慢速旋轉，當集污室與排污斗重合時，根據負壓反沖原理，臟物便隨同水流由閉合空間經排污管排入凝汽器出口管或地溝。
二次濾網進出口供貨范圍
1) 按供、需、設計院三方選定的二次濾網型號、規格、供二次濾網本體，傳動機構及執行機。
2) 提供與二次濾網進出口法蘭相配的法蘭和緊固件。
3) 提供排污閥及其相配的法蘭和緊固件。
定貨須知
1) 二次濾網的型號及名稱；
2) 冷卻水及主要過濾物類型；
3) 水管公稱直徑、壁厚、單管額定流量。

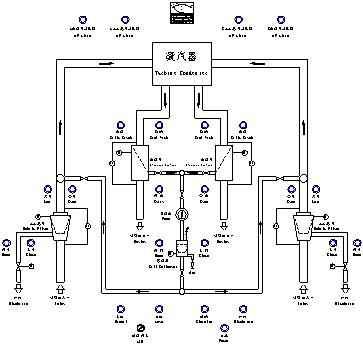

系統構成
監控系統以PLC為核心，由差壓檢測系統、模擬屏、操作盤、動力執行器件等組成。
控制方式
手動控制/就地自動控制，各側監控系統彼此獨立。膠球清洗系統與二次濾網系統可以彼此獨立自動運行，也可以同時運行。
監控手段
1) 時間自動監控（定時由用戶決定）；
2) 差壓自動監控；
差壓定值：收球網前后壓差≥7.5kPa；
二次濾網前后壓差≥15kPa。
（注：壓差設定值會(huì )因機組的不同情況而改變）
報警功能
1) 運行中各被控對象出現電氣或機械故障時，發出燈光報警信號，同時自動切斷相應動力電源。
2) 收球網前后壓差≥7.5kPa；二次濾網前后壓差≥15kPa時，分別發出燈光報警信號，當系統處于自動方式時，則自行進行相應的操作。
供貨范圍及訂貨須知
1) 供貨范圍：
a、按供、需、設計院三方選定的系統住設備型號及規格，供與之配套的監控系統；
b、提供與監控系統相配套的原理圖及接線圖；
c、提供與監控系統相配套的使用與維護說明書。
2) 訂貨須知：
訂貨時請用戶提供：
a、每臺機組膠球清洗及二次濾網裝置的運行方式；
b、每臺機組膠球清洗及二次濾網系統的配置方式；
c、每臺機組膠球清洗及二次濾網系統的控制方式；
d、監控系統機柜布置方式及要求。
