除污器也叫熱網除污器或管道除污器
一、熱網除污器概述
熱網除污器是在石油化工工藝管道中應用較廣的一種部件。其作用一是防止管道介質中的雜質進入傳動設備或精密部位，使生產發生故障或影響產品的質量。除污器安裝在用戶入口供水總管上，以及熱源（冷源）、用熱（冷）設備、水泵、調節閥入口處。其結構形式有Y型除污器、錐形除污器、直角式除污器和高壓除污器，其主要材質有碳鋼、不銹耐酸鋼、錳釩鋼、鑄鐵和可鍛鑄鐵等。內部的過濾網有銅網和不銹耐酸鋼絲網。
二、熱網除污器功能與用途
熱網除污器的作用是用來清除和過濾管道中的雜質和污垢，保持系統內水質的潔凈，減少阻力，保護設備和防止管道堵塞。
三、除污器安裝與使用
熱網除污器一般應設置于供暖系統的入口調壓裝置前或各設備入口前。直通式除污器安裝在水平管道上，角通式除污器可安裝在直角轉彎的管道上，安裝是殼上箭頭方向必須與水流方向一致。運行過程中應定期排污。
四、熱網除污器的分類:
管道除污器又稱為管道過濾器，除污器，根據管道的不同可分為立式除污器，臥式除污器，立式除污器可分為立式直通除污器，立式角通除污器，臥式除污器可分為臥式直通除污器，臥式角通除污器。
1、根據除污器的自動化程度可分為手動除污器，自動反沖洗除污器，全自動除污器。
2、手動除污器即手動排污。
3、自動反沖洗除污器即手動排污，自動反沖洗，人工只要打開排污口閥門即可自動反沖洗，簡單方便！
4、全自動除污器即使用壓力表和電控柜全程控制除污器的運行，通過兩端壓力差來控制電控柜，觸動自動閥門打開從而實現排污過程！
根據濾網材質不同可分為碳鋼材質和不銹鋼！一般壓力有6kg，10kg，16kg，25kg...等使用壓力，也可根據客戶參數選用合適的型號！
工作原理：
除污器工作時，排污閥關閉，水流轉向閥開啟，水流由進水口進入除污器，經過不銹鋼楔型濾網過濾到出水口流出。當除污器需要排污時，開啟排污閥，關閉水流轉向閥，水流由進水口，經水流轉向閥前部的濾網流入濾筒外側，部分由出水口流出，余下的水流從水流轉向閥后部濾筒的外側流入濾筒內，對濾筒進行反沖，雜質由排污口排出。
反沖排污除污器主要由優質的碳鋼主體，特殊結構的不銹鋼楔型濾網，水流轉向閥及排污系統組成。
設備特點：
對系統運行無影響。反沖排污過程中，系統可正常運行，無需停機或安裝旁通。
操作簡單，時間短。－開－關，－關－開，全部操作完成，全部過程不超過了兩分鐘。
應用范圍
各種工業循環水系統，
民用供水系統，
冷卻冷凍循環水系統，
中央空調系統
熱交換系統
供熱系統
其它需過濾的設備，特別適用于24小時不停機的系統設備
快速反沖洗除污器：
快速反沖除污器根據流體動力學原理,采用了為合理的結構形式使之運行阻力很小�？焖俜礇_除污器安裝于管路系統中無需設置旁路，可在系統不停機的情況下隨時反沖排污確保系統的正常運行。在同類產品中占有更多的優勢，在市場上倍受青睞。
根據使用情況分為直通式和角通式。
工作原理，除污器工作時，碟閥閥板處與全開狀態介質由進口法蘭a進入濾網內側，經網眼過濾后進入濾網外側，由出口法蘭b離開除污器進入管路系統。
除污器排污時，碟閥閥板處于關閉狀態，排污管外閥門打開，由于除污器內介質與排污管外產生壓差，介質流向改變，由濾網外側流向內側，起反沖作用將雜質和污物排出。排污過程中，大部分介質仍由出口法蘭b進入管路系統，系統不停機。
性能參數
設計壓力：1.6Mpa 設計溫度：200℃
濾網孔徑：直徑1- 10 法蘭標準：JB/T81-94
全自動除污器：
公司研制生產的全自動除污器，也叫快全自動除污器，是一種壓力式自清洗密封過濾器，具有在線過濾、除污、排污功能，主要用于各種閉式循環系統（空調系統、工業冷卻系統、取暖系統等）的循環水過濾、凈化處理。該系列除污器主要是根據進出水壓力差進行反沖洗的操作，以達到自清洗濾網的功能。也可根據用戶需求，選擇手動、自動控制兩種控制方式。
旋流除污器：
當水流在一定的壓力下從旋流除污器進水口切向進入設備后，產生強烈的旋轉運動，由于砂水密度不同，在離心力、向心力、流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部排污口排出。沿水流共同上浮的個別微小顆粒再由第二級過濾裝置過濾，從而達到除砂的目的。較目前市場上的旋流除污器，增加了過濾單元（過濾精度可由用戶選定），具有除砂率高，節省空間，對個別微小顆粒的漏捕率低、工作狀態穩定優點。
臥式角通除污器：
臥式角通除污器用來清除、過濾管路中雜質和污物，以保證系統內水質清潔，減少阻力并防止堵塞管路。臥式角通除污器具有阻力小、重量輕、安裝調試方便等特點，特別是排污方便、迅速，可不停機操作并可反向沖刷濾網，使之不堵塞，對連續運行的系統更為適用，廣泛應用于工業及民用建筑采暖系統
臥式角通除污器：
臥式角通除污器用來清除、過濾管路中雜質和污物，以保證系統內水質清潔，減少阻力并防止堵塞管路。臥式角通除污器具有阻力小、重量輕、安裝調試方便等特點，特別是排污方便、迅速，可不停機操作并可反向沖刷濾網，使之不堵塞，對連續運行的系統更為適用，廣泛應用于工業及民用建筑采暖系統。
臥式角通除污器結構特征及工作原理：
臥式角通除污器主要由濾網、閥門、筒體、排污裝置組成。濾網和筒體材料根據用戶需要可以使用碳鋼或不銹鋼制造；法蘭材料為碳鋼結構，表面光潔；閥門主要用于改變介質在除污器內的流動方向；整機密封材料由石棉板和橡膠密封，密封性能良好。
當除污器工作時閥門處于開啟狀態，介質進入除污器經過出口；當除污器需排污時，閥門處于關閉狀態，介質亦經濾網過濾通過閥板周邊間隙改變流向，反向經濾網，開啟排污閥，排除雜質，整個過程處于不停止運動。
技術特征及安裝尺寸：
臥式角通除污器設計參數為：設計壓力1.6MPa ；設計溫度為150℃；阻力＜0.025MPa；濾網孔徑d=3mm。濾網流通面積是進口管面積的4倍,特殊規格訂貨時提出。
立式直通除污器：
立式直通除污器介質從一側接管進入筒體內，另一側接管與筒體內的過濾孔管相連 相連，過濾孔管有許多直徑為3mm的小孔組成。介質中的雜質顆粒被孔濾出積存在筒體底部，無雜質顆粒的介質經過從過濾孔出口流出。排污時打開排污閥把雜質顆粒排出。在除污器入口處與管道之建議裝一閥門，排污時把其關閉，打開排污閥，使其介質從過濾網孔里流出，起到充洗的作用。
臥式直通除污器：
臥式直通除污器由過濾器本體、轉向閥、濾網、排污口組成。被處理水通過進水口進入過濾器本體，水中雜質便會(huì )截留在不銹鋼濾網上，當雜質堆積到一定程度時，濾網內外兩側的壓差達到設定值（≤0.05MPa),打開排污閥，關閉轉向閥，除污器開始排污。
臥式直通除污器特點：
1、過濾器在全流量下能正常工作，連續出水，既保持了高的流量，又具有低的壓力降，避免了由于流速低而造成的表面污漬；
2、直接安裝在管網系統上，不需要任何支撐結構，節省空間；
3、安裝方便，只需接入待處理系統的管路上即可；
4、不需要安裝旁通管路，拆卸排污；
5、清洗時不影響正常過濾

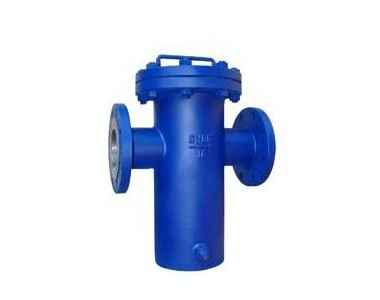

籃式除污器：
籃式過濾器用于油或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大于2-3倍．遠遠超過Ｙ型、Ｔ型過濾器過濾面積。過濾器精度在過濾器中屬于一種精度的過濾器，濾網結構與其它過濾網不一樣，因形狀像籃子，故名藍式過濾器。
工作原理：
管道在安裝時會(huì )有其它雜物帶入管道，在生產中原材料中也含有雜物。管道里液體經過過濾器時它的污物由過濾器收藏到濾網中，在一定的程度時打開殼蓋清理濾網即可。
